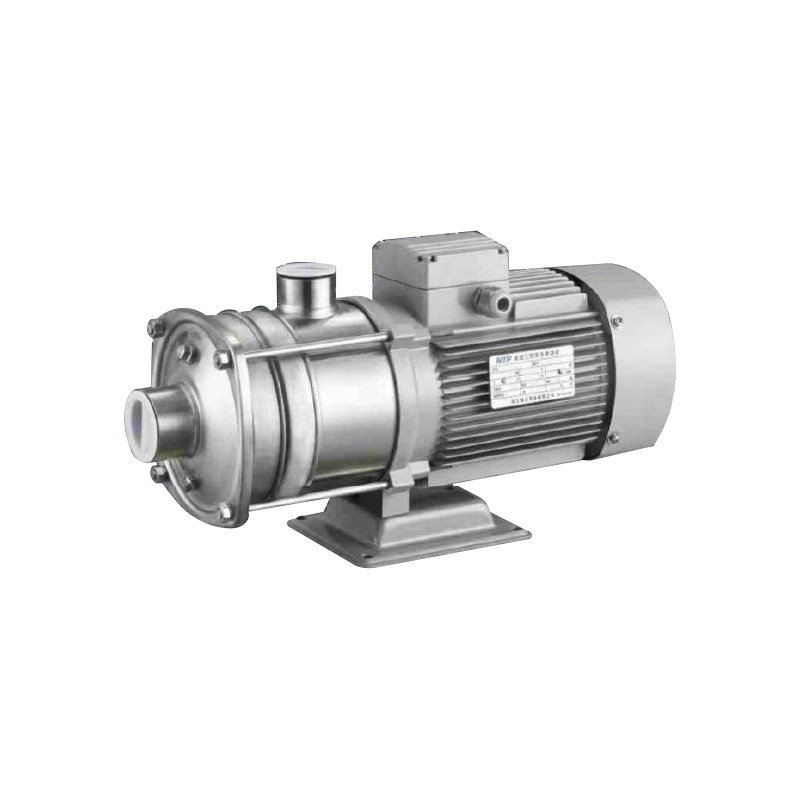

HL, HF, HC, HE nem-önállóságú, vízszintes többlépcsős centrifugális szivattyúk sorozata, a forgószivattyú járókerék által generált centrifugális erőn keresztül, hogy a folyadék forgása a folyékony szállítás befejezése érdekében meghajtja a folyadék forgását. A sorozat egy nem szabványos testreszabott motorral van felszerelve, amely a motor tengelyét használja fő tengelyként a járókerék, a vezető lapát, a mechanikus tömítés stb. Szoros csatlakoztatásához, és az alsó lemezre van felszerelve a csatlakozáshoz.
HL, HF, HC, HE sorozatú vízszintes, többlépcsős centrifugális szivattyúja elfogadja a tengelyirányú szálak és a radiális szálak kimeneti húzószerkezetének kialakítását, és kiegyensúlyozott járókerék-kialakítása csökkenti a motorcsapágy tengelyirányú tolóerőjét, és meghosszabbítja a motorcsapágy szerviz élettartamát - A háztartási, ipari és építési szolgáltatások piacán, a HL, HF -ben és a HC -ben található konkrét alkalmazások és installációk alapján a sorozat különféle megoldásokat kínál a különböző használati szokások kielégítésére.
A HL sorozat integrált kialakítását: közvetlenül a motor karimájához csatlakoztatva egyetlen rozsdamentes acélból származó bemeneti víztesten keresztül az O-gyűrűk tömítésként történő használata csökkenti a szivárgás lehetőségét.
HF, HC sorozatú szegmens kialakítása: A húzó rudakon keresztül az O alakú gumi gyűrű és a külsőleg szerelt vezető lapát szorosan zárt és a motor karimájához szorítva van.
He sorozatú hüvelyes kialakítás: Egy különálló rozsdamentes acél hegesztett házból és külön szívóházból áll, amelyet egy alumínium öntött szivattyú tartó és a motor karimájában meghúzott kötélrúd tart be.
Ajánlatkérés
Termék Leírása
Motor
● HL, HF, HC, és a He sorozat elfogadja az egyedi kiterjesztett tengelykapók ketrectípusát, amely teljesen zárt léghűtéses IEC motor, amely alkalmas lehet a folyamatos működéshez.
● Védelmi fokozat: IP55
● Szigetelő osztály: F
● Szabványos feszültség: 3x220-240 /380-415V /1x220-240V
● Az egyfázisú motorok 0,37 kW-os-2,2 kW-nál kaphatók
Szivattyú folyadékhőmérséklet
● Normál hőmérséklet -szivattyú: folyékony hőmérséklet -15 ℃ -70 ℃
● Forróvízszivattyú: Folyékony hőmérséklet - -15 ℃ - 105 ℃
Teljesítménygörbe
● Az összes görbe a motor tesztértékén alapul, állandó 2900 fordulat / perc sebességgel
● A görbe tolerancia egyezés az ISO9906 -tal
● Tesztelje 20 ° C -os vizet levegő nélkül, kinematikus viszkozitás 1 mm/s
● A szivattyú használata a vastag vonal teljesítménytartományára utal, hogy megakadályozzák az áramlási sebesség túlmelegedését vagy a túlzott áramlást, ami a motor túlterhelését okozza.
Szivattyú működési állapota
● A folyadéknak vékonynak, tisztanak, nem éghetőnek és robbanásveszélyesnek kell lennie, és nem tartalmazhat részecskéket vagy szálakat
● Környezeti hőmérséklet: legfeljebb 40 ℃
● Magasság: legfeljebb 1000 m
● Maximális működési nyomás: 10BAR
Magassági és környezeti hőmérséklet
Ha a szivattyú 40 ° C -nál nagyobb környezeti hőmérsékleten vagy 1000 m -nél nagyobb magasságban működik, a P2 motor kimeneti teljesítménye csökken, és a szivattyú a fenti esetekben a motor teljesítményét egy nagy. -val kell felszerelni.
