Rozsdamentes acél tartályok: kisméretű, nyomás- és víztartályok gyártási útmutatója

Kisméretű rozsdamentes acél tartályok: ahol a kompakt méret és az ipari minőségű teljesítmény megfelel

A kis rozsdamentes acél tartályok nem egyszerűen a nagy ipari hajók kicsinyített változatai – ezek precíziós tervezésű elszigetelési megoldások, amelyeket arra terveztek, hogy az igényes közegeket szűkös helyen kezeljék. A jellemző űrtartalom 1 litertől több száz literig terjed, és a meghatározó jellemzője, hogy a tartálynak továbbra is ugyanolyan korrózióállóságot, tisztaságot és mechanikai megbízhatóságot kell biztosítania, mint a teljes méretű társainak.

A kompakt tartályok legszélesebb körben meghatározott ötvözete az 304 rozsdamentes acél , amely kiválóan ellenáll a víznek, az enyhe savaknak és a legtöbb szerves vegyületnek, költséghatékony áron. A kloridoknak, tengervíznek vagy agresszív tisztítószereknek való kitettséget igénylő alkalmazások továbbfejleszthetők 316L rozsdamentes acél , ahol a molibdén hozzáadása lezárja a rést a lyuk- és réskorrózió ellen. A gyógyszerészeti és ultra-nagy tisztaságú élelmiszeripari alkalmazásokban az elektropolírozott belső felületek 0,4 µm alatti érdesség-átlaggal (Ra) szabványosak, így kémiai bevonat nélkül kiküszöbölhetők a mikrobiális kikötőpontok.

Az anyagminőségen túl a tartály térfogatához viszonyított falvastagság kritikus tervezési változó a kis tartályoknál. Mivel a felület/térfogat arány a tartály átmérőjének csökkenésével növekszik, a vékony falú kis tartályok valójában arányosan nagyobb gyűrűfeszültséget szenvednek belső nyomás alatt, mint az azonos névleges nyomású nagy tartályok. A jó hírű gyártók ezt az ASME vagy PED tervezési kóddal összhangban lévő minimális falvastagság fenntartásával veszik figyelembe, még akkor is, ha az ügyfél üzemi nyomása alacsonynak tűnik.

Rozsdamentes acél nyomástartály: tervezési szabványok, minősítések és amit a vásárlóknak ellenőrizniük kell

A rozsdamentes acél nyomástartó tartály folyadékokat – gázokat, folyadékokat vagy vegyes fázisú közegeket – tárol vagy dolgoz fel atmoszférikusnál magasabb nyomáson. A bar-ban vagy PSI-ben kifejezett üzemi nyomás az egyetlen legkövetkezményesebb specifikáció, amelyet a nyomástartó edények vonatkozó kódjával összhangban kell ellenőrizni, mielőtt bármilyen tartályt üzembe helyeznének.

Kulcsfontosságú tervezési kódok és tanúsítási jelek

A rozsdamentes acél nyomástartó edények gyártását szabályozó két domináns kód:

• ASME BPVC VIII. szakasz, 1. osztály – az Egyesült Államok elsődleges szabványa a 3000 PSI-ig terjedő nyomástartó edényekre, amely harmadik fél általi ellenőrzést és az ASME "U" bélyegzőt igényli a szabályozott alkalmazásokhoz.
• PED 2014/68/EU — a nyomástartó berendezésekről szóló európai irányelv, amely előírja a megfelelőségértékelést és a CE-jelölést a meghatározott küszöbérték feletti PS × V termékkel rendelkező edények esetében.
• GB 150 — Kína nemzeti nyomástartó edényszabványa, széles körben hivatkozva a hazai gyártású tartályokra.

A laboratóriumban, kísérleti üzemben vagy csúszótalpakra szerelt rendszerekben használt kis nyomású tartályok esetében a vásárlók gyakran találkoznak nem kódolt tartályokkal – olyan tartályokkal, amelyeket a gyártó belső tervezési szabványa szerint gyártanak, nem pedig elismert kóddal. Ezek számos joghatóságban elfogadhatók alacsonyabb nyomású vagy nem szabályozott szolgáltatás esetén, de hivatalos műszaki értékelést igényelnek, mielőtt tanúsított üzemben vagy veszélyes helyen használnák őket.

Névleges nyomás vs. tervezési nyomás vs. vizsgálati nyomás

Három szám szerepel minden nyomástartó tartály adatlapján, és ezek összetévesztése a beszerzési hibák gyakori forrása:

A pontosan a várható maximális üzemi nyomásra méretezett rozsdamentes acél nyomástartály kiválasztása nem hagy biztonsági tartalékot a nyomáscsúcsok, a hőtágulás vagy a jövőbeni folyamatváltozások miatt. A konzervatív megközelítés legalább MAWP-vel rendelkező tankot határoz meg 25-30% felett a normál üzemi nyomás, ami egyben megőrzi a szelep és a tehermentesítő készülék reakcióidejét is.

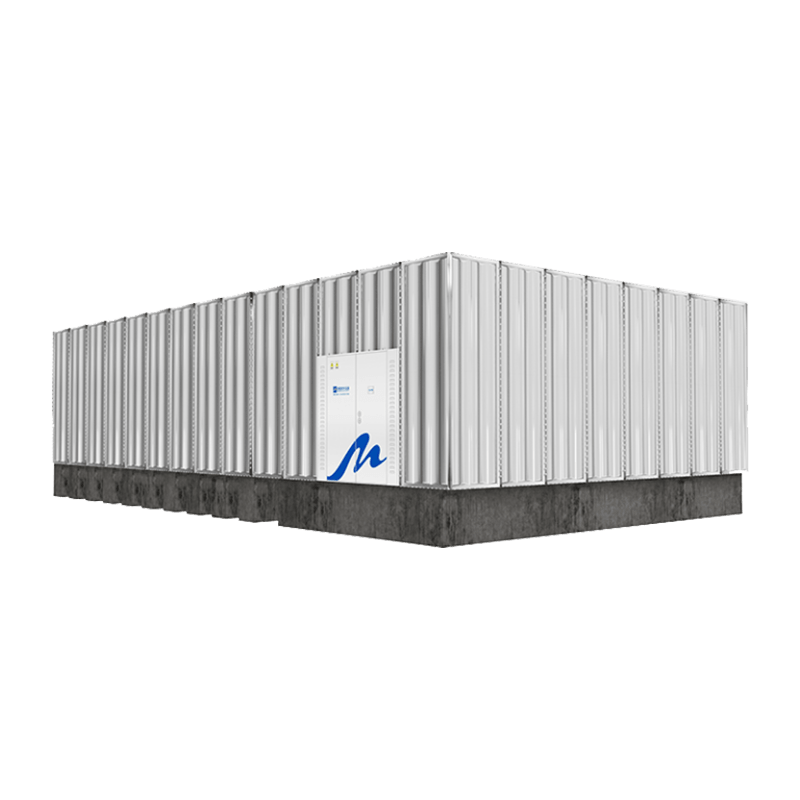

Rozsdamentes acél víztartály Gyártás: folyamat, tűréshatárok és minőségellenőrzési pontok

A rozsdamentes acél víztartályok gyártása széles spektrumot ölel fel – az ivóvíz egyszerű atmoszférikus nyomású tárolótartályaitól a melegvizes fűtőrendszerekhez használt összetett köpenyes tartályokig és a HVAC alkalmazásokban használt hűtöttvíz puffertartályokig. A gyártási folyamat, bár külsőleg hasonló az alkalmazásokhoz, jelentősen eltér a hegesztési minőségi követelmények, a felületkezelés és a vizsgálati protokoll tekintetében a szolgáltatási feltételektől függően.

Az alapvető gyártási sorrend

1. Anyagátvétel és ellenőrzés — A malomvizsgálati tanúsítványokat (MTC-k) a rendelési specifikáció alapján ellenőrzik, megerősítve az ötvözet minőségét, hőszámát és mechanikai tulajdonságait.
2. Lemezhengerlés és héjformázás — A rozsdamentes lemezt a megadott átmérőig hengereljük. A nyomásra besorolt ​​edények ovális tűréshatára általában a névleges átmérő ±0,5%-a ASME kódonként.
3. Hegesztés — A GTAW (TIG) az előnyben részesített eljárás a gyökértömésekhez és az élelmiszer-/gyógyszer-minőségű tartályokhoz az alacsony fröcskölés és a nagy hegesztési tisztaság miatt. A GMAW-t (MIG) atmoszferikus tartályok nagyobb lerakódású szerkezeti hegesztéseihez használják. Minden hegesztőnek rendelkeznie kell a vonatkozó kódex szerinti aktuális képesítéssel (pl. ASME IX. szakasz).
4. Hegesztés utáni kezelés — A rozsdamentes tartályok hegesztési varratait passziválják vagy pácolják, hogy helyreállítsák a hő hatására megbontott króm-oxid passzív réteget. Környezetvédelmi és kezelésbiztonsági okokból a citromsavas passziválást egyre inkább előnyben részesítik a salétromsavval szemben.
5. Fúvóka és szerelvény beépítése — A karimás és menetes csatlakozásokat, a vezetékeket, a lefolyónyílásokat és a műszercsatlakozásokat be kell hegeszteni, és ellenőrizni kell a hegesztés folytonosságát és a szivárgási útvonalakat.
6. Nyomásvizsgálat és NDE — Hidrosztatikus vagy pneumatikus vizsgálat igazolja a szerkezeti integritást. A roncsolásmentes vizsgálati (NDE) módszereket, például a radiográfiát (RT), az ultrahangos vizsgálatot (UT) vagy a festék behatolási vizsgálatot (PT) alkalmazzák a hegesztési varratokra a kódkövetelmények szerint.

Ivóvíz és egészségügyi gyártási követelmények

Az ivóvízzel való érintkezésre szánt víztároló tartályok a szerkezeti integritáson túl további megfelelési kötelezettségeket is vállalnak. Az Egyesült Államokban a tartályoknak jellemzően meg kell felelniük az NSF/ANSI 61 szabványnak, amely igazolja, hogy az anyagok nem szivárogtatnak be szennyeződéseket az ivóvízbe a megállapított egészségügyi küszöbérték felett. Az európai projektek az európai ivóvíz-irányelvre (2020/2184/EU) és a vonatkozó EN szabványokra hivatkoznak. Az ivóvíz piacokat kiszolgáló gyártóknak dokumentálniuk kell az anyagok teljes nyomon követhetőségét, és csak az NSF-jegyzékben szereplő elasztomereket kell használniuk a tömítésekhez és tömítésekhez.

A belső felületkezelés gyakorlati szerepet is játszik a vízminőségben: 2B vagy BA marófelület általában elfogadható atmoszférikus hidegvíz tároláshoz, míg a 60°C felett üzemelő melegvizes rendszereknél előnyös a földelt vagy elektropolírozott belső tér, ami minimálisra csökkenti a vízkő tapadását és egyszerűsíti az időszakos ellenőrzést. A recirkulációs rendszerekben lévő tartályok esetében minden stagnáló zónát – a három csőátmérőnél hosszabb holtágak a szabványos vágási határértékek – a tervezési szakaszban ki kell küszöbölni a baktériumok megtelepedésének megakadályozása érdekében.

Átfutási idők, testreszabás és mit kell megadni rendeléskor

A szabványos rozsdamentes acél víztartály-konstrukciók közös fúvókakonfigurációkkal 4–10 héten belül szállítják a speciális gyártóktól. A teljesen egyedi edények – nem szabványos átmérőjű, burkolatos kialakítású, integrált fűtőspirálok vagy kódbélyegzett edények, amelyekhez külső ellenőrzési rögzítési pontok szükségesek – általában 10–20 hetet vesz igénybe az üzlethátraléktól és a szükséges NDE dokumentációs csomag összetettségétől függően.

A rozsdamentes acélból készült víztartály teljes beszerzési specifikációjának tartalmaznia kell:

• Munkakapacitás (liter vagy gallon) és a boríték teljes mérete vagy helyszűke
• Üzemi hőmérséklet tartomány és maximális üzemi nyomás
• Rozsdamentes minőség (304, 316L, 316Ti, duplex stb.) és minimális falvastagság
• Az alkalmazandó tervezési kód és tanúsítási követelmények (ASME, PED, NSF/ANSI 61 stb.)
• Fúvóka ütemezése: az összes csatlakozás mennyisége, mérete, minősítése és tájolása
• Belső és külső felületkezelési követelmények
• Szükséges dokumentáció: MTC-k, hegesztési térképek, NDE jelentések, hidrosztatikai vizsgálati jegyzőkönyvek

A megfelelő rozsdamentes acél tartály kiválasztása: gyakorlati döntési keret

A rozsdamentes acél tartály specifikációi miatt a túlzott és az alultervezés valós költségekkel jár. A nem kritikus légköri víztároló tartály ötvözetminőségének vagy felületi minőségének túlzott meghatározása szükségtelen gyártási költségekkel jár; a falvastagság alul meghatározása vagy a kódtanúsítvány elhagyása a nyomástartó edényeken biztonságot és felelősséget jelent.

Egy megbízható kezdő keretrendszer négy változót értékel egymás után: a tárolt közeg és annak korrozivitása (meghatározza az ötvözet minőségét); az üzemi nyomást és hőmérsékletet (meghatározza a falvastagságot, a fej kialakítását és azt, hogy szükséges-e kódbélyegző); szabályozási és végfelhasználói környezet (meghatározza az olyan tanúsítványokat, mint az NSF, ASME, PED vagy FDA 21 CFR megfelelőség); és hely, súly és telepítési korlátok (meghatározza a tartály geometriáját és a tartószerkezetét). E négy dimenzió átdolgozása, mielőtt a gyártóhoz fordul, szigorúbb specifikációt, pontosabb árajánlatot és gyorsabb jóváhagyási folyamatot eredményez.

Azoknál az alkalmazásoknál, amelyek a szabványos termék és az egyedi gyártás határán esnek – például egy kis rozsdamentes acél nyomástartály szokatlan fúvóka tájolással vagy nem szabványos üzemi nyomással –, a tapasztalt gyártók gyakran alkalmazkodhatnak egy meglévő minősített kialakításhoz, nem pedig a nulláról kezdik, csökkentve ezzel az átfutási időt és a szükséges NDE mértékét. Azok a vevők, akik a kérdőív szakaszában részletes folyamatadatlapot adnak meg, következetesen gyorsabb átfutási időt és kevesebb rendelés utáni módosítási rendelést érnek el, mint azok, akik szóbeli leírásokra vagy általános rajzokra hagyatkoznak.
