Szekcionált víztartályok: típusok, telepítés, karbantartás és ESG

Mi az a Szekcionált víztartály ?

A szekcionált víztartály egy moduláris tárolótartály, amelyet a helyszínen előre gyártott panelekből állítanak össze, nem pedig egyetlen fvagymázott egységként szállítják. Mindegyik panel – jellemzően üvegerősítésű műanyagból (GRP) vagy rozsdamentes acélból készül – a telepítés helyén tömített karimás csatlakozásokkal van összecsavarozva, belső kötőrudakkal, amelyek szerkezeti integritást biztosítanak a hidrosztatikus terhelés ellen. Az összeszerelt tartály ugyanúgy működik, mint egy monolit edény, de síkcsomagolásban szállítható, és olyan helyeken is felállítható, ahová egy egy darabból álló tartály fizikailag soha nem férne el.

Ezzel az építési módszerrel a szekcionált tartályok domináns választássá válnak a tetőtéri üzemi helyiségekben, a korlátozott hozzáférésű pincehelyiségekben és minden olyan létesítményben, ahol a kész tartálynak át kell férnie egy szabványos ajtón vagy nyíláson a telepítés során. A kapacitások tól 1000 liter alatti lakossági alkalmazásokhoz ig több millió liter ipari és kommunális létesítményekhez , a panelrács beállításával elérhető bármilyen köztes hangerővel.

A panel alapú kialakítás a jövőbeni kapacitásbővítést is lehetővé teszi: további panelsorok adhatók egy meglévő berendezéshez a tartály teljes cseréje nélkül, így a szekcionált tartályok különösen jól illeszkednek a változó vízigényű létesítményekhez.

A szekcionált víztartályok előnyei

A szekcionált víztartályok kereskedelmi, ipari és nyilvános infrastrukturális projektekben való alkalmazását számos olyan gyakorlati előny vezérli, amelyeket a monolitikus alternatívák nem képesek megismételni:

• Hozzáférés-független telepítés: A panelek szabványos ajtónyílásokon, felvonóaknákon és tetőnyílásokon haladnak át, lehetővé téve a tartályok teljes építésű épületekbe történő beépítését szerkezeti módosítás nélkül.
• Korlátlan skálázhatóság: A kapacitás növelhető, ha paneleket adunk egy meglévő tartályhoz – ez a bővítés általában napokig tart, nem pedig a rögzített tartály cseréjéhez szükséges hetekig.
• Egyedi méretezés: A készen kapható kerek vagy hengeres tartályokkal ellentétben a szekcionált tartályok tetszőleges négyszögletes alapterülettel és magassággal konfigurálhatók, hogy pontosan illeszkedjenek a rendelkezésre álló üzemi helyiséghez.
• Felosztás: Egy szekciós berendezés önállóan karbantartható, közös falú rekeszekre osztható, így az egyik rekesz üzemben marad, míg a másikat ellenőrzés vagy tisztítás céljából leeresztik.
• Hosszú élettartam: A GRP panelek tipikus tervezési élettartammal rendelkeznek 25-30 év ; a rozsdamentes acél szekcionált tartályok rendszeresen meghaladják 40 év megfelelően karbantartott üzemben van.
• Az ivóvízre vonatkozó szabványoknak való megfelelés: A minőségi GRP-ből és rozsdamentes acélból készült panelek a WRAS (Water Regulations Advisory Scheme) jóváhagyása vagy az azzal egyenértékű nemzeti szabványok szerint készülnek, amelyek megerősítik az ivóvízzel való érintkezésre való alkalmasságot.

Szekcionált víztartály vs hagyományos víztartály

A szekcionált és hagyományos (monolit) víztartályok közötti választás elsősorban a telepítési környezettől, a szükséges kapacitástól és a hosszú távú üzemeltetési igényektől függ. Egyik formátum sem univerzálisan jobb – mindegyiknek világosan meghatározott előnyei vannak a megfelelő forgatókönyvben.

Nyitott külső helyszíneken, ahol a daru korlátlan hozzáférése van, és nincs jövőbeli kapacitásbizonytalanság, a monolit tartályok egyszerűbb telepítést kínálnak közös karbantartási igény nélkül. Minden olyan alkalmazáshoz, amely korlátozott hozzáférést, nagy mennyiséget vagy változó keresletet foglal magában, a szekcionált konstrukció a praktikusabb és költséghatékonyabb választás az eszköz teljes életciklusa során.

A szekcionált víztartályok felszerelése

A szekcionált víztartály telepítése meghatározott sorrendet követ, amely lényegesen eltér a monolit tartály elhelyezésétől. A folyamat megértése segít a létesítményvezetőknek az átfutási idők, a hozzáférési követelmények és az üzembe helyezési időszakok pontos megtervezésében.

Terület előkészítés és alapépítés

A tartály aljának vízszintesnek, szerkezetileg a teljes vízterhelésre (1 kg/liter) alkalmasnak kell lennie, és nem reakcióképes anyagból – jellemzően vasbeton lábazatból vagy erre a célra épített acélvázból – kell készülnie. Az alapnak lehetővé kell tennie egy vízelvezető csatornát a kerület mentén a szivárgás észleléséhez és a tisztításhoz. A szakaszos tartály meghibásodásának fő oka a nem megfelelő alapszerkezet, mivel az egyenetlen alátámasztás differenciális feszültséget hoz létre a panel illesztésein.

Panel közlekedési és hozzáférési útvonal felmérés

Szállítás előtt a kivitelező felméri az épület bejáratától az üzemi helyiségbe vezető utat. Szabványos GRP panelek mérik 1000 × 1000 mm or 500 × 500 mm kisebb moduláris formátumban, lehetővé téve az áthaladást bármely szabványos 900 mm-es ajtónyíláson. Ebben a szakaszban megerősítik a lépcsőházak hézagait, az emelőméreteket és az esetleges vízszintes fordulási sugarakat.

Összeszerelési sorrend

Az összeszerelés az alaplapokkal kezdődik, amelyek a lábazati kerethez vannak csavarozva. A falpaneleket egymás után állítják fel, és élelmiszer-minőségű EPDM vagy NBR gumitömítésekkel kapcsolják össze, amelyeket rozsdamentes acél csavarokkal préselnek össze szabályos időközönként az egyes karimák mentén. A belső kötőrudak minden falréteg elkészültével kerülnek felszerelésre, megakadályozva a panelek elhajlását hidrosztatikus nyomás alatt. A tetőpanelek és szerelvények (bemeneti, kimeneti, túlfolyó, bejárati csatorna) utoljára kerülnek beépítésre.

Tesztelés és üzembe helyezés

Befejezéskor a tartályt teljesen feltöltik, és az összes csatlakozást teljes hidrosztatikus terhelés mellett megvizsgálják szivárgás szempontjából. A vízminőségi teszt megerősíti, hogy a tartály üzembe helyezése előtt nincs szennyeződés az összeszerelési anyagokból. Az 50 000–100 000 literes tartományban lévő szabványos rekeszes tartály teljes beépítési ideje jellemzően két-öt nap kétfős szerelőcsapattal.

Szekcionált víztartály karbantartása

A szekcionált víztartályok kevésbé reaktív karbantartást igényelnek, mint azt sok létesítményvezető elvárja, de speciális ellenőrzési követelmények vonatkoznak rájuk a csuklós felépítésükhöz. A dokumentált karbantartási program biztosítja, hogy a tartályok megfeleljenek a vízhigiéniai előírásoknak, és jelentősen meghosszabbítja az élettartamot.

Éves ellenőrzési követelmények Az ivóvíz szekcionált tartályok általában a következőket tartalmazzák:

• Az összes fal-, alap- és tetőpanel belső szemrevételezése repedés, leválás (GRP) vagy felületi lyukasztás (rozsdamentes acél) szempontjából
• Hézagtömítések ellenőrzése – a tömítéseket általában minden alkalommal cserélni kell 10-15 év a vízkémiától és a hőmérséklet-ciklustól függően
• A hajtórúd és a csavar nyomatékának ellenőrzése – a rögzítőelemek korróziója vagy ellazulása csökkenti a panel illesztésének integritását
• Az üledék és a biofilm vizsgálata a tartály alján – a 20 °C alatti hideg vizet tároló tartályok kisebb Legionella kockázatnak vannak kitéve, de rendszeres tisztítást igényelnek
• Bemeneti szita és golyós úszószelep működésének ellenőrzése
• A burkolat tömítésének integritása – a nem megfelelően lezárt hozzáférési fedél lehetővé teszi a levegőben lévő szennyeződést és a fény bejutását, ami elősegíti az algák növekedését

A rekeszes tartály kialakítás jelentős karbantartási előnyt jelent: az egyik rekesz leválasztható, leüríthető és tisztítható, miközben a másik üzemben marad, így kiküszöbölhető az egyedényes karbantartáshoz szükséges szolgáltatási megszakítás. Egészségügyben, élelmiszer-feldolgozásban és más kritikus alkalmazásokban, ahol a vízellátás folytonossága nem alku tárgya, ez a funkció önmagában is indokolja a részekre osztott specifikációt.

GRP szekcionált víztartályok

Az üveggel megerősített műanyag (GRP) a szekcionált víztartályok legszélesebb körben meghatározott anyaga világszerte, és ennek jó oka van. A GRP panelek alacsony sűrűséget egyesítenek – jellemzően 1600–1900 kg/m³ , az acél tömegének nagyjából negyede – nagy szakítószilárdsággal, nulla korrózióérzékenységgel és kiváló hőszigetelő tulajdonságokkal, amelyek segítenek a vízhőmérsékletet a vízhigiéniai előírások által megkövetelt tartományokon belül tartani.

A GRP szekcionált tartálypaneleket kompressziós fröccsöntéssel vagy SMC (lemezformázó keverék) eljárással állítják elő, amely egyenletes panelgeometriát eredményez sima belső felülettel, amely ellenáll a biofilm tapadásának. Az élelmiszerrel érintkező GRP paneleknél használt gyantarendszert úgy alakították ki, hogy megfeleljen a BS EN 13280 szabványnak és az azzal egyenértékű szabványoknak, ami megerősíti, hogy a sztirol vagy más monomerek nem szivárognak ki a tárolt vízbe a szabályozási határértékeken felül.

A GRP elsődleges korlátja az UV-degradáció a hosszabb kültéri expozíció során, ami a felület krétásodását és a panel ütésállóságának fokozatos csökkenését okozza. Kültéri, föld feletti telepítésekhez UV-stabilizált gyantakészítményeket vagy panel árnyékoló szerkezeteket írnak elő. Beltéri üzemi helyiségekben – ez a leggyakoribb telepítési forgatókönyv – az UV nem számít, és a GRP panelek folyamatosan elérik névleges élettartamukat 25–30 év között.

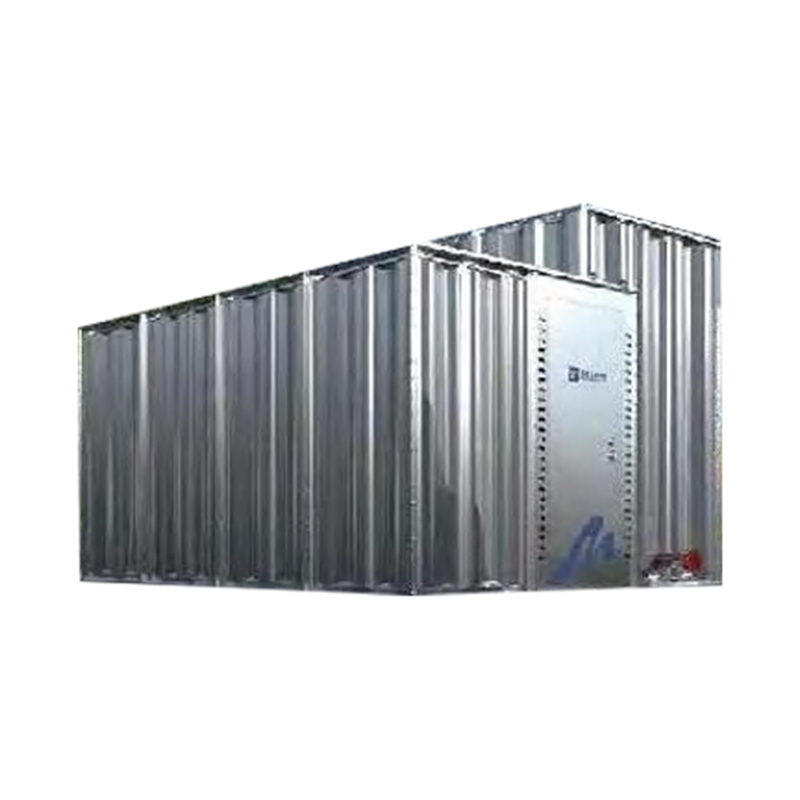

Rozsdamentes acél szekcionált víztartályok

A rozsdamentes acél szekcionált tartályok a piac prémium szintjét foglalják el, olyan alkalmazásokhoz, ahol maximális higiénia, szerkezeti robusztusság vagy rendkívül hosszú élettartam szükséges. A leggyakrabban használt fokozatok 304 (1,4301) szabványos ivóvíz alkalmazásokhoz és 316 liter (1,4404) magas kloridtartalmú környezetekhez, part menti létesítményekhez vagy agresszív vegyi összetevőket tartalmazó technológiai vízhez.

A rozsdamentes acél fő előnyei a GRP-vel szemben a szekcionált tartályokban a következők:

• Ütésállóság: A rozsdamentes acél panelek ellenállnak a mechanikai behatásoknak – targoncával való érintkezés, leeső tárgyak –, amelyek megrepedhetnek az üvegszálas műanyagból. Ez fontos a forgalmas ipari környezetben, ahol a tartály nincs elszigetelve az általános üzemi forgalomtól.
• Élettartam: A megfelelően meghatározott és karbantartott 316L-es rozsdamentes acél tartályok dokumentált élettartama meghaladja az 50 évet. Az anyag nem bomlik le az életkorral, ahogyan a polimer kompozitok.
• Higiénikus felület: A rozsdamentes acél panel elektropolírozott vagy 2B bevonatú belső felülete a legalacsonyabb biofilm tapadással rendelkezik a tartályban elterjedt anyagok közül – ez kritikus szempont a gyógyszerészeti víztárolásnál és az élelmiszeripari alkalmazásoknál.
• Hőmérséklet tolerancia: A rozsdamentes acél tartályok forró vizet (a tömítés specifikációjától függően 90°C-ig) és a technológiai folyadékokat szélesebb hőmérsékleti tartományban tárolhatják, mint a GRP, amelynek gyakorlati korlátai 60-70°C körüli szerkezeti integritást biztosítanak.

A kompromisszum a költség: a rozsdamentes acél szekcionált tartályok literenkénti beépítési költsége nagyjából két-három alkalommal az egyenértékű GRP konstrukcióé. A legtöbb hideg ivóvizes alkalmazáshoz a GRP azonos teljesítményt nyújt alacsonyabb költségek mellett. Gyógyszeripari, élelmiszer-feldolgozási, magas hőmérsékletű vagy erősen korrozív környezetekben a rozsdamentes prémiumot az életciklus-gazdaságosság rendszeresen indokolja.

Esővízgyűjtő tartályok és ipari esővízgyűjtő rendszerek

Az esővízgyűjtő tartályok – beleértve a nagy térfogatú gyűjtésre alkalmas szekcionált konfigurációkat is – az ipari vízgazdálkodási stratégiák központi elemei, amelyek célja a vezetékes vízfüggőség és az üzemeltetési költségek csökkentése. Gyártó létesítményekben, logisztikai központokban és nagy tetővízgyűjtő területtel rendelkező kereskedelmi épületekben egy jól megtervezett esővíz-elvezető rendszer képes ellensúlyozni. a teljes nem ivóvízigény 30-50%-a , amely magában foglalja a WC-öblítést, az öntözést, a járműmosást és néhány folyamathűtő alkalmazást.

Az ipari csapadékvíz-gyűjtő rendszerek nagy léptékben jellemzően a következőket kombinálják:

• Első öblítésű terelők, amelyek eldobják az egyes esőzések kezdeti részét (amely a legmagasabb koncentrációban hordozza a tetőn felgyülemlett szennyező anyagokat)
• Előszűrés a részecskék eltávolítására a tartályba való belépés előtt, meghosszabbítja a tisztítási intervallumokat és védi a szivattyúkat
• Nagy térfogatú szekcionált tároló - általában 50 000-500 000 liter - a szezonális csapadékingadozás tompítására
• UV fertőtlenítő vagy adagoló rendszerek kezelt víz minőségét igénylő alkalmazásokhoz
• Automatikus hálózati utántöltő szelepek, amelyek kézi beavatkozás nélkül tartják a minimális tartályszintet hosszabb száraz időszakok alatt

A GRP szekcionált tartályok a domináns tárolási formák az ipari csapadékvíz gyűjtésére korrózióállóságuk (a betakarított esővíz változó pH-értéke és vezetőképessége), méretezhetőségük és versenyképes kapacitásuk köbméterenkénti költsége miatt nagy mennyiségben.

Tűzoltóvíz-tároló tartályok és vészhelyzeti víztároló

A tűzivíz-tároló tartályok törvényi előírásnak számítanak számos ipari, kereskedelmi és sokemeletes lakótelepen, ahol a hálózati ellátás nem tudja garantálni a helyszíni tűzkockázat-értékelések által megkövetelt áramlási sebességet és időtartamot. A szekcionált tartályokat széles körben használják erre a célra, mivel kapacitásuk teljesen konfigurálható az adott helyszíni tűzigény számításhoz – jellemzően liter/percben kifejezve egy meghatározott időtartam alatt (például 2000 l/perc 60 percen keresztül = 120 000 liter minimális tárolás).

A tűzivíz-tároló tartályoknak meg kell felelniük az általános víztárolásra alkalmazottakon túlmenően. A legfontosabb követelmények a következők:

• Dedikált tartalék: A tűztartalék térfogatot fizikailag vagy hidraulikusan el kell különíteni az általános üzemi térfogattól, hogy megakadályozzák a tűzkapacitás lemerülését a normál működés során.
• Szerkezeti integritás tűz esetén: Az építményeken belül vagy azok mellett elhelyezett tartályoknak meg kell őrizniük a szigetelést tűz esetén – a rozsdamentes acélt ezért gyakran előnyben részesítik a GRP-vel szemben magas kockázatú környezetben.
• Alacsony szintű kimenet elhelyezése: A kiömlőnyílásokat úgy kell elhelyezni, hogy lehetővé tegyék a tűztartalék teljes lemerítését, és ne legyen holt láb, amely elérhetetlenné tenné a maradék vizet a tűzoltószivattyú számára.
• Rendszeres vízcsere: A tárolt tűzivíz, amely hosszabb ideig statikus marad, minősége romlik; egyes berendezések szabályozott légtelenítést alkalmaznak a háztartási vagy technológiai áramkörökben, hogy fenntartsák a forgalmat, miközben megőrzik a dedikált tartalékot

A vészhelyzeti víztároló tartályok – amelyeket a katasztrófákra való felkészülésre, a folyamatfolytonosságra az ellátás megszakítása során és a kritikus infrastruktúra biztonsági mentésére használnak – ugyanazokat a specifikációs elveket használják, mint a tűzoltóvíz-tartályok, hosszabb tárolási idővel (órák helyett napokig hetekig) és gyakran szigorúbb vízminőség-karbantartási követelményekkel, ha a tárolt mennyiséget ivóvízre szánják.

Víztartályok gyártóüzemek számára

A gyártó üzemek egyedülállóan magas követelményeket támasztanak a víztároló infrastruktúrával szemben. Ellentétben a kereskedelmi épületekkel, amelyeknek elsősorban hideg ivóvízre és tűztartalékra van szükségük, az ipari létesítmények gyakran több különálló tárolórendszert igényelnek, amelyek egyszerre kezelik a különböző vízminőségeket, hőmérsékleteket és hatósági besorolásokat.

A gyártási környezetekben a víz tárolására vonatkozó általános követelmények a következők:

• Feldolgozási víztartályok — kezelt víz tárolása közvetlen termékkel való érintkezéshez, hűtőkörök vagy helyben tisztító (CIP) rendszerek, amelyek általában rozsdamentes acélból vagy élelmiszer-minőségű GRP-konstrukciót igényelnek
• Hűtőtorony pótvíz — nagy térfogatú hidegvíz-tárolás a technológiai hűtőrendszerek hőterhelési ingadozásainak tompítására
• Szennyvíztároló tartályok — a technológiai szennyvíz átmeneti tárolása a kezelést vagy a jóváhagyott kibocsátást megelőzően, gyakran vegyszerálló GRP-ben vagy bevonatos acélszerkezetben
• Tűzivíz tartalék – a fentebb említettek szerint gyakran törvényi előírás a dedikált kapacitással és szivattyús infrastruktúrával
• Esővízgyűjtő puffer — különösen az élelmiszer-, ital- és textilgyártásban, ahol magas a vízfogyasztás, és a fenntarthatósági KPI-k dokumentáltan csökkentik a vezetékes vízhasználatot

A szekciós formátum különösen alkalmas a víztároló utólagos beépítésére a meglévő gyártólétesítményekbe, ahol a rendelkezésre álló üzemi helyiségek korlátozottak a gépek, a szerkezeti oszlopok és a meglévő szolgáltatások miatt. Egy testre szabott szekcionált tartály úgy tervezhető, hogy pontosan illeszkedjen egy szabálytalan lábnyomba, amelyet egyetlen szabványos hajó sem tud elfoglalni.

Hogyan támogatja a víztárolás az ESG-célokat?

A víztárolási infrastruktúra a vállalati ESG teljesítmény közvetlen mozgatórugójává vált, különösen mivel a környezetvédelmi keretrendszerek egyre inkább megkövetelik a mérhető vízgazdálkodási adatokat a szén-dioxid-mérőszámok mellett. A jól megtervezett ipari vízgazdálkodás – megfelelően meghatározott tárolással rögzítve – mindhárom dimenzióban hozzájárul az ESG célkitűzéseihez.

Környezetvédelmi

Az esővízgyűjtő tartályok közvetlenül csökkentik a vízkivételt a vezetékes vízellátó hálózatokból, csökkentve a vízkezelés és -elosztás energiaigényét, amely a létesítmény Scope 3-kibocsátását táplálja. A vízhiányos régiókban ez a csökkentés hivatalos elismerést jelent olyan keretek között, mint a CDP Water Security kérdőív és az ENSZ vezérigazgatójának vízügyi megbízása. A dokumentált víz-újrahasznosítási és -újrafelhasználási rendszerekkel rendelkező létesítmények – mért tárolási adatokkal alátámasztva – a GRI 303 (Víz és szennyvíz) szerint számolhatnak számszerűsített csökkentési számokkal, nem pedig iránykövetelésekkel.

Társadalmi

A sürgősségi víztároló rendszerek biztosítják a működés folytonosságát az ellátási zavarok idején, védve mind a létesítmény dolgozóit, mind a környező közösséget olyan esetekben, amikor a gyártóhely a kritikus helyi infrastruktúra részét képezi. A tűzoltóvíz-tárolás megfelelősége közvetlenül alátámasztja azt a biztonsági rekordot, amely a társadalmi pilléres ESG-értékelésekben és a biztosítási szerződésekben szerepel.

Kormányzás

A dokumentált víztároló karbantartási programok, a vízhigiéniai előírásoknak való megfelelés (Legionella kockázatértékelések, WRAS-kompatibilis anyagok) és a pontos vízmérleg-jelentések demonstrálják azt az irányítási fegyelmet, amelyet az intézményi befektetők és az ESG minősítő ügynökségek értékelnek a környezeti kockázatkezelés érettségének értékelésekor. Azok a létesítmények, amelyek zárt hurkú vízgazdálkodási rendszert tudnak demonstrálni – az esővízgyűjtéstől a tároláson, felhasználáson, kezelésen át és kibocsátáson át – lényegesen erősebb ESG-profilt mutatnak, mint azok, amelyek teljes mértékben a hálózati ellátásra támaszkodnak, dokumentált felügyelet nélkül.

A szekcionált tároló beruházásokon keresztül megvalósuló fenntartható vízgazdálkodást egyre inkább nem tőkeköltségnek, hanem kockázatcsökkentő és jelentési eszköznek tekintik. — amely védelmet nyújt a szigorodó vízárak, szabályozási változások és a vízkockázat növekvő lényegessége ellen az ESG-hez kapcsolódó finanszírozási feltételek mellett.
